产品说明:
智能触手可及

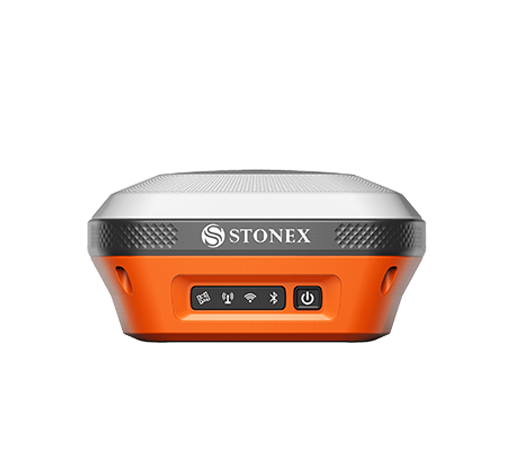

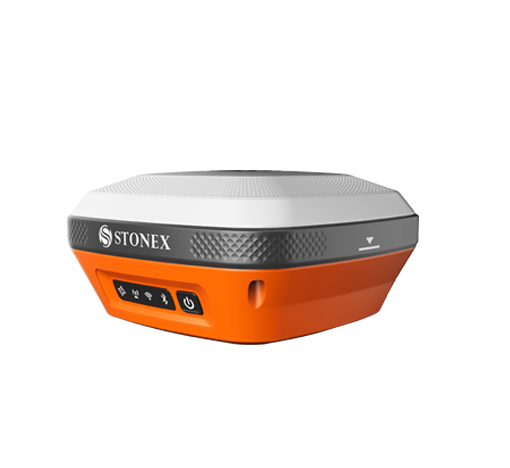

从智能手机的设计理念汲取灵感,思拓力的工程师跨过了一道分水岭,为RTK引进全新的芯片级系统(SoC)平台,让RTK在方寸之间也能有更为出色的性能表现,成就了不同于其他产品的S3A智能型RTK。
全新SOC平台
SoC,芯片级系统,是Systems on Chip的缩写。以往的RTK主控板设计,就像电脑需要将CPU、内存、显卡等各自插在主板上;如今,S3A打破传统,使用全新SoC平台,将所有基础功能集成在一颗芯片上实现,空间更小,功耗更低,但运行速度更快,4G表现更优异,系统更稳定。
工业级安卓系统
思拓力S3ARTK搭载工业级安卓系统,实现从单片机编程到Linux,再到安卓的持续进化,一脉相承,进一步提升了RTK产品的智能化表现。同时,S3A将搭配升级的P9II工业级安卓手簿,形成“双安卓组合”,彼此间的交互、连接将会更加顺畅,使智能触手可及,让测量简单可靠,不再繁琐。
Type-C接口+PD快充
思拓力S3ARTK采用Type-C主流接口,不用再考虑接头正反问题,方便直接,而且只需一根线就可以同时高效搞定数据传输与充电。支持PD快充协议,最高充电功率可达48W,节省充电等待时间,紧急情况还能使用充电宝为S3A进行充电,以解临时电量之困。
全集成组合天线
思拓力S3ARTK将GNSS天线、蓝牙模块、WiFi通讯模块、4G全网通模块高度集成,进一步改善与导航卫星、与其他设备之间信号传输的质量,实现了360°无死⻆的天顶信号通讯,而且大大简化了设计,降低了维护。
第三代倾斜测量技术
思拓力S3ARTK应用第三代倾斜测量技术,无需校准,随测即走,轻松应对测点因遮挡、环境不佳等无法直接测量的情况,提高效率,保障安全。
思拓力S3A标配星链续航功能,免费使用,在地面数据链突然断开的情况下,仍然可以维持40分钟厘米级精度继续作业,当基站临时终端,或网络、基站电台传输造成移动站延迟大,影响测量成果和效率时,星链续航将会发挥大作用。
全互通全兼容电台
内置电台自主研发,作业距离轻松实现5公里,支持多个主流协议,真正实现与国内外知名品牌RTK的全互通、全兼容。业内率先支持频段自定义,一个电台就能拥有N个频道,信道检测及灵敏度进一步提升。
技术参数
S3A技术参数 |
||
GNSS性能 |
通道数 |
394 |
跟踪特性 |
BeiDou:B1/B2/B3 GPS:L1CA/L1P/L1C/L2P/L2C GLONASS:G1/G2, P1/P2 GALILEO:E1BC/E5a/E5b QZSS: L1CA/L2C/L5/L1C |
|
中国精度 |
标配星链续航、可选配星站差分 |
|
更新率 |
5Hz |
|
静态精度 |
水平:±(2.5mm+1ppm)Rms 高程:±(5mm+1ppm)Rms |
|
RTK精度 |
水平:±(8mm+1ppm)Rms 高程:±(15mm+1ppm)Rms |
|
系统平台 |
操作系统 |
Android |
内置存储 |
板载8G; |
|
蓝牙 |
V2.1+EDR / V4.0 双模,Class2 |
|
WIFI |
802.11 b/g/n |
|
网络通讯 |
全网通 LTE FDD: B1/B3/B5/B8 LTE TDD: B38/B39/B40/B41 TD-SCDMA: B34/B39 CDMA: BC0 WCDMA: B1/B8 GSM: 900/1800MHz |
|
电台通讯 |
外置发射:5W/35W(可调) 内置功率:0.5W/1W可调 频率:410-470MHz 通讯协议:TrimTalk,TrimMark3,SOUTH,PCCEOT,Geotalk,Hitarget |
|
电子水泡 |
支持 |
|
数据接口 |
5芯接口 |
用于连接外置电源及外挂电台 |
Type-C |
用于直充电,数据传输 |
|
SIM卡槽 |
安装SIM卡 |
|
人机交互 |
按键 |
电源按键,用于开启与关闭主机 短按一次播报当前的工作模式和状态 |
电气性能 |
电池 |
内置锂电池,6800mAh,7.2V |
输入电压 |
DC5V-20V,2A |
|
物理指标 |
尺寸 |
140mm*140mm*71mm |
重量 |
800g |
|
环境性能 |
工作温度 |
-30℃ ~ +70℃ |
存储温度 |
-40℃ ~ +80℃ |
|
防水防尘 |
IP67 |
|
跌落 |
常温抗2米随杆跌落(硬木地面),1.2米自由跌落 |
|
湿度 |
抗100%冷凝 |
